产品编号 005
  • 悬臂吊产品说明
  • 悬臂吊产品参数

悬臂吊产品介绍定柱式旋臂起重机(又称:柱式悬臂起重机,立柱式悬臂起重机,立柱式悬臂吊,立柱式旋臂吊,定柱式旋臂吊,定柱式悬臂吊)是为适应现代化生产而制作的新一代轻型吊装设备。bzd型定柱式旋臂起重机是鲁新起重公司参照德国引进设备研制的新产品,根据用户需要设计的专用起重设备。具有结构新颖、合理、简单、操作使用方便、回转灵活、作业空间大等优点,是节能环保的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下活及仓库、码头等场合的重物吊运。定柱式旋臂起重机由立柱装置、回转装置、旋臂装置及环链电动葫芦等组成,主要包括上立柱、下立柱、主梁、主梁拉杆、起升机构(环链电动葫芦)、回转机构、电气系统、爬梯及检修平台。立柱下端固定于混泥土基础上,旋臂回转,可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在旋臂轨道上,用于起吊重物。定柱式旋臂起重机配合了可靠性高的jpkk型环链电动葫芦尤其适用于短距离,使用频繁,密集性吊运作业,具有节能、省事、占地面积小,易于操作与维修等特点。环链电动葫芦有起升和在横梁上往返运行的功能,旋臂梁可由回转装置上的的减速机带动滚轮进行回转运动,电器控制箱安装在环链葫芦上。本机操作通过手电门按钮实现。手电门有八个按钮,分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。

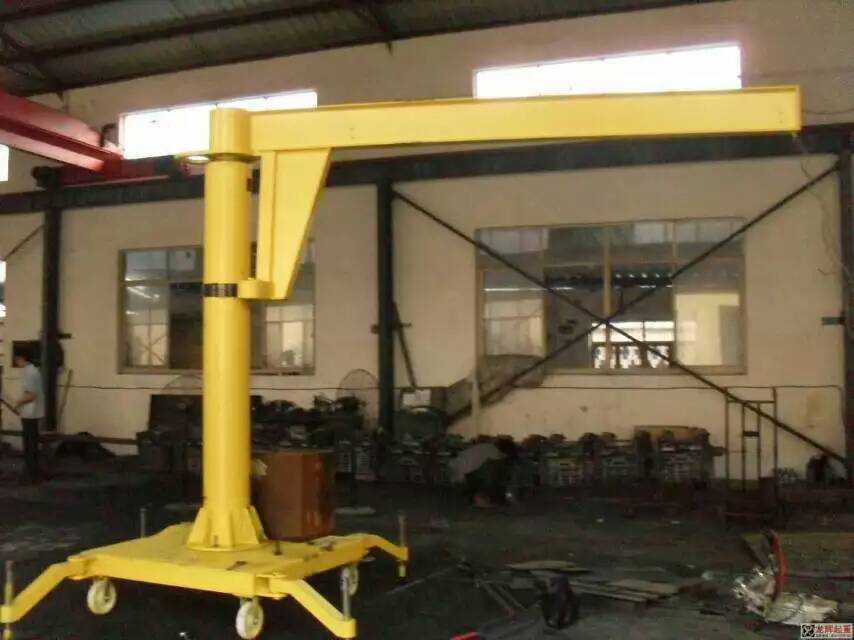

注意:1、?操作时不得同时按下快慢按钮和同一电机的反正转按钮。2、?工作时,起重臂下禁止站人。3、?禁止拖拉重物。4、?禁止超负荷起吊。为运输方便,本机采用拆卸包装。我公司负责安装,用户也可以根据我公司产品说明书的介绍方法自行安装。我公司生产的另一种轻型起重机:移动式悬臂吊 更具灵活机动、适应性广等特点,是自动生产线上必备的单独应急吊装设备,有了它能确保生产线畅通无阻。定柱式旋臂起重机主要由立柱、横梁、减速机及环链电动葫芦4个部分组成。环链电动葫芦有起重和在横梁上往复运行的功能。横梁可有托板上的减速机带动转管运行回转运动。电器部分见附图:电气原理机电气接线图。电气控制箱安装在环链电动葫芦上。本机操作通过手电门按钮实现。手电门有八个按钮,分别控制快升、快降、慢升、慢降、左右回转葫芦小车的水平前后行走。

注意:

  1. 操作时不得同时按下快慢按钮和同一电机的反正转按钮

   2. 工作时,起重臂下禁止站人。

   3. 禁止拖拉起重物。

   4. 禁止超负荷起吊。吊运为运输方便,本机采用拆卸包装,用户可根据凯力起重的本产品说明书上介绍方法自行安装。

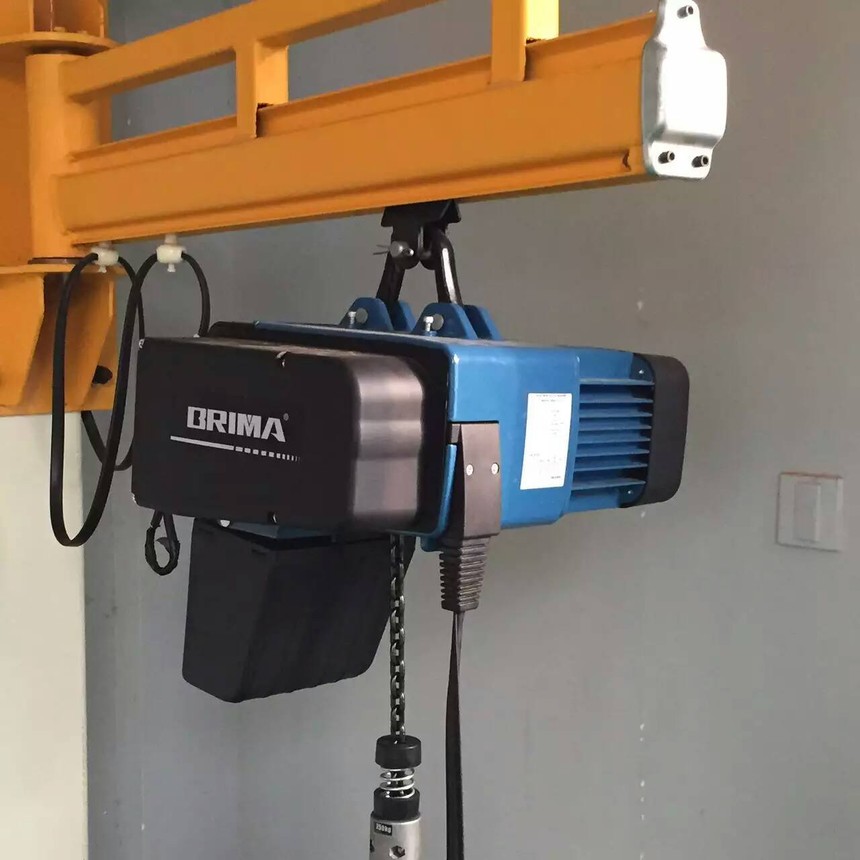

      旋臂起重机自重轻,工作级别高,是一种方便的小型起重设备。采用冲压钢构壳体,轻巧而坚固;高强度安全吊钩,承受意外超负荷冲击不会发生断裂,超重时只会逐渐变形不会使重物直接滑落,而造成人员伤亡,安全性能高。环链电动葫芦链条在链轮中运行,不易脱落或跳槽,使用更加稳定。环链电动葫芦轻巧、美观而耐用的塑制链袋,带有防锈油防止链条生锈。电动葫芦还设置了极限开关,吊上吊下都有极限开关装置,使电机自动停止,防止链条超出,确保安全。电动葫芦还有逆向保护装置,当电源连线错误时,控制电路无法操作,起到了保护的作用。环链电动葫芦工作噪音低,过载以力强,制动力优越。安装环链电动葫芦时需要注意安装环链电动葫芦,如果在不适当的电压下操作,可能会对环链电动葫芦造成严重损坏。为了防止这种情况的出现,必须确保接线满足所需电源的要求。首先,安装环链电动葫芦需先安装链盒;其次,连接电源线连接电源线时,必须提前切断电源。同时地线应良好接地,否则操作者触摸葫芦或链条的任何部位时,都可能会感到有电击的感觉。

第三,润滑环链电动葫芦的负载链,链条的润滑程度是影响负载链使用寿命的一个重要因素。及时有效地润滑负载链,才能保证链条的有效使用寿命。

第四,检查链条的排列对于多行链的环链电动葫芦,应确保下钩架不被翻转。如果翻转,将其恢复至正常状态,确保链条的焊接口排列成行。切勿在链条扭曲的葫芦上悬挂负载。

第五,检查工作电压由于环链电动葫芦出厂时,是按用户的电压或较高的电压装备的(仅对双电压而言),如230/460v,需检查接线并确认是否满足电源电压的要求。如果不符合,请参照说明书加以更正以满足必须的工作电压要求。安装环链电动葫芦,如果在不适当的电压下操作,可能会对环链电动葫芦造成严重损坏。为了防止这种情况的出现,必须确保接线满足所需电源的要求。




悬臂吊技术参数

产品型号bzd0.125bzd0.25bzd0.5bzd1bzd2bzd3bzd5
额定起重量(t)0.1250.250.51235
起吊高度h(m)3333333
回转半径l(m)3456345634563456345634563456
工作半径r2(m)l-200mm
工作半径r1(m)111111.51.81.8
提升速度(m/min)8/24/1,10/2.55/1.25,10/2.55/1.25, 8/24/148
水平运行速度(m/min)7,14,28
回转速度(r/min)0.8
回转角度(°)任意
整机高度h(m)3.63.753.83.853.753.83.853.853.853.9444.054.14.154.254.44.454.34.454.54.654.64.94.95
电机容量回转电机(kw)0.370.370.370.550.370.550.550.751.10.550.751.11.1
起升电机(kw)0.2/0.050.2/0.05,0.5/0.130.5/0.13,1.0/0.251.0/0.25,1.5/0.351.5/0.352.32.3
运行电机(kw)0.140.140.140.20.20.40.5

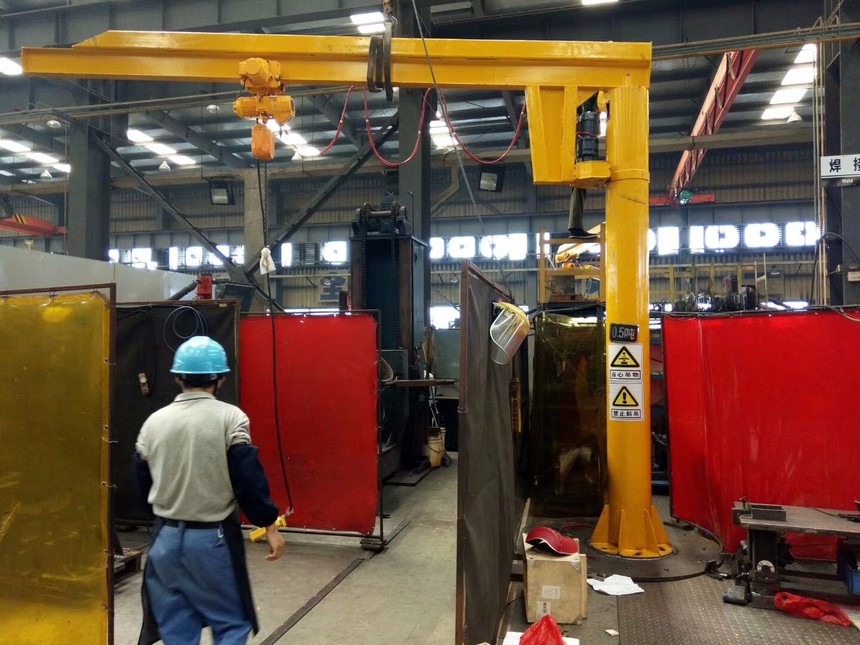

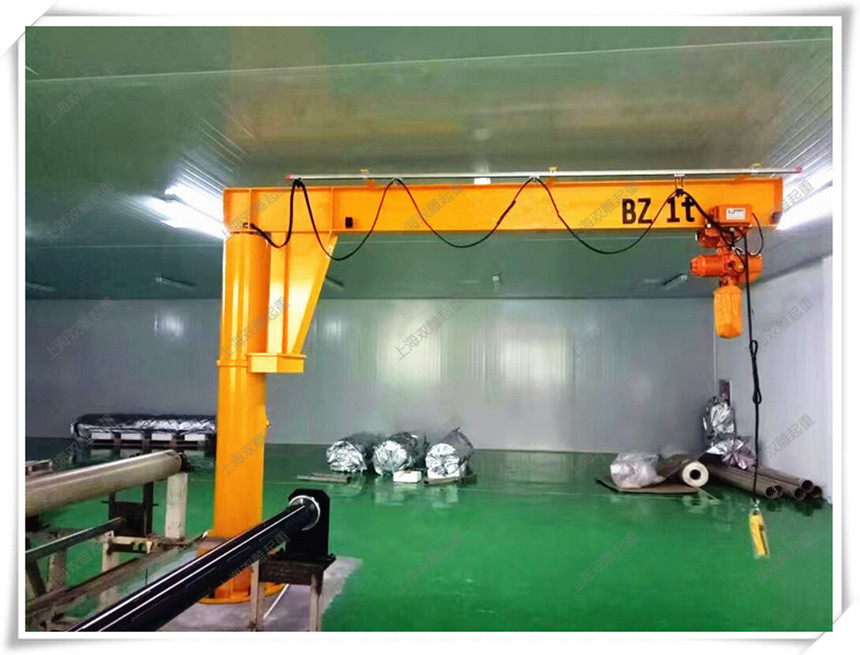

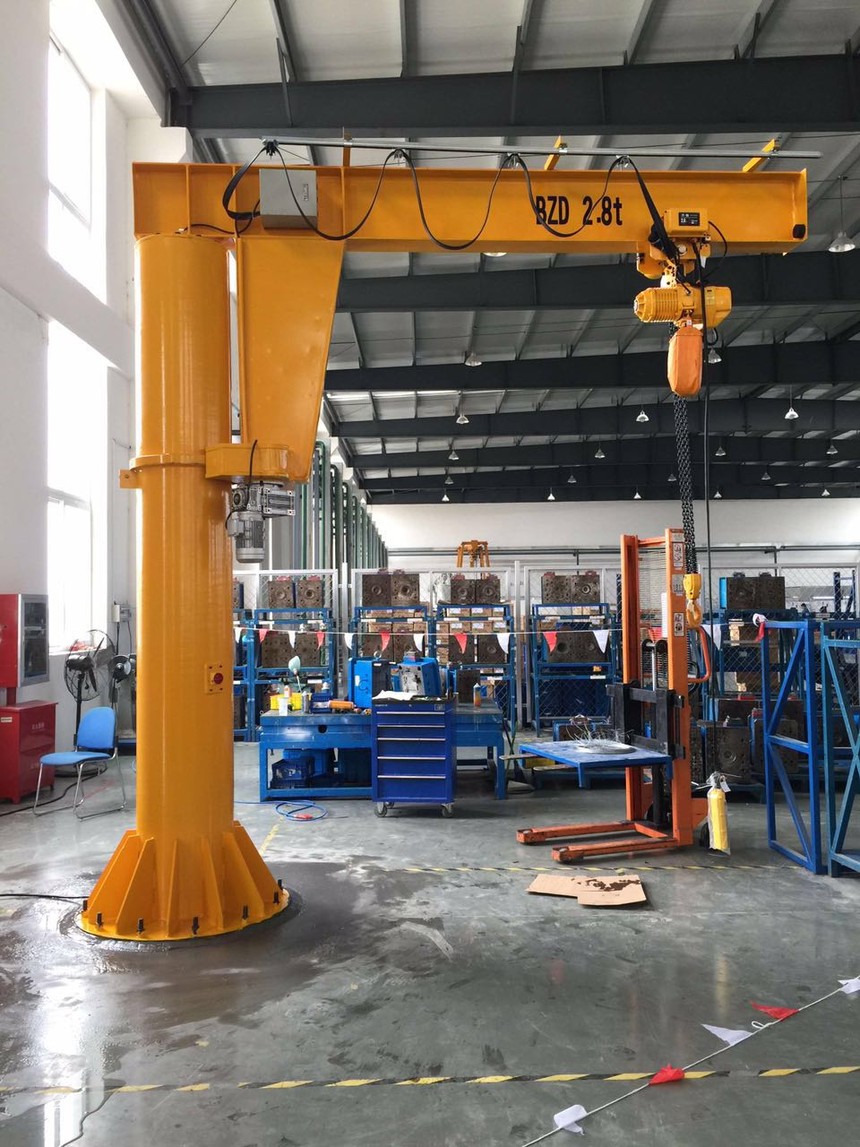

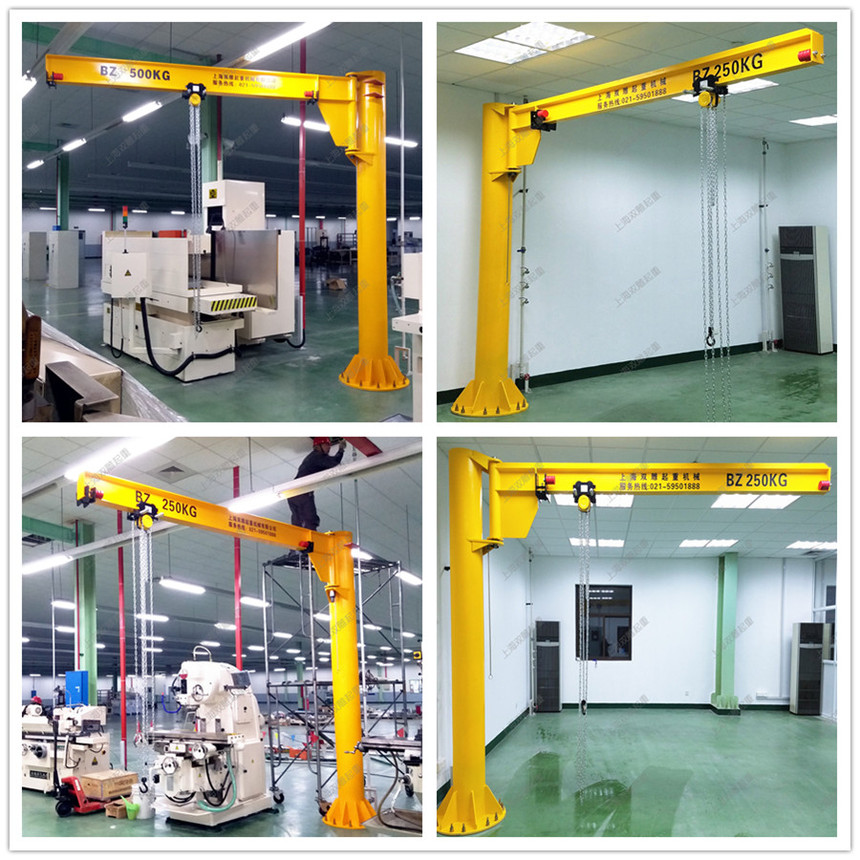

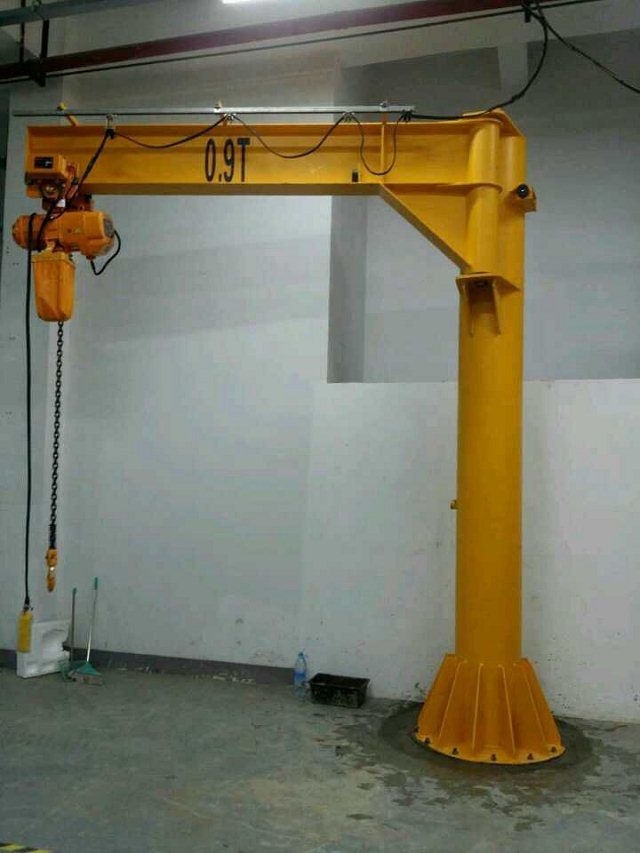

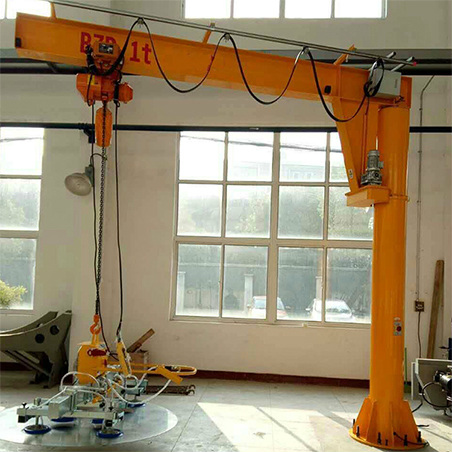

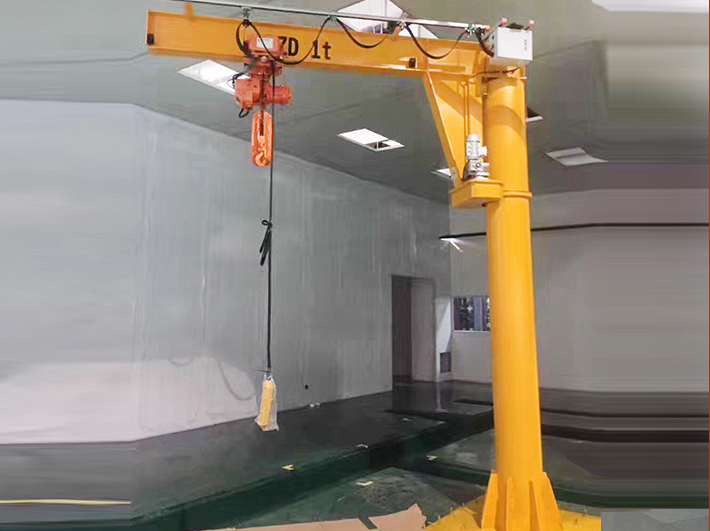

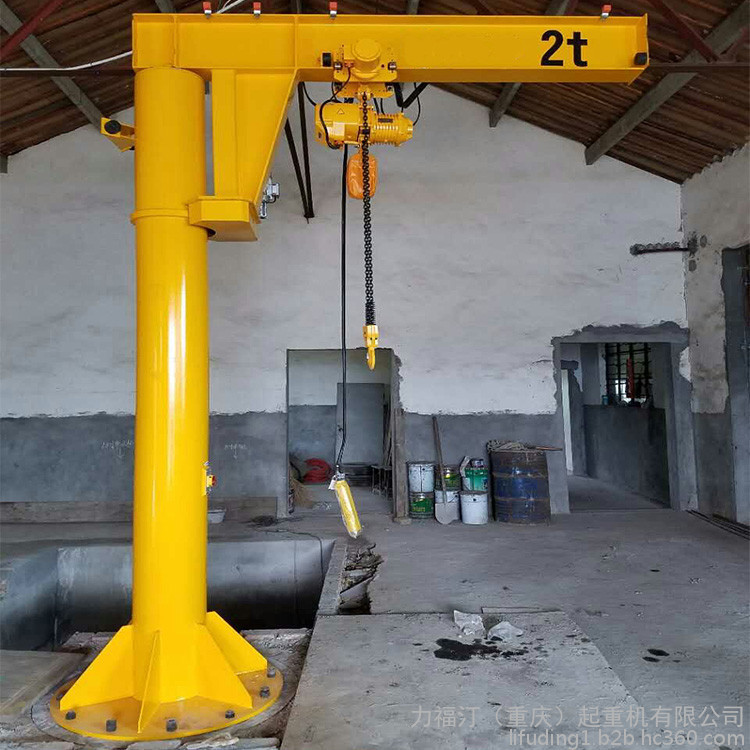

产品实物
